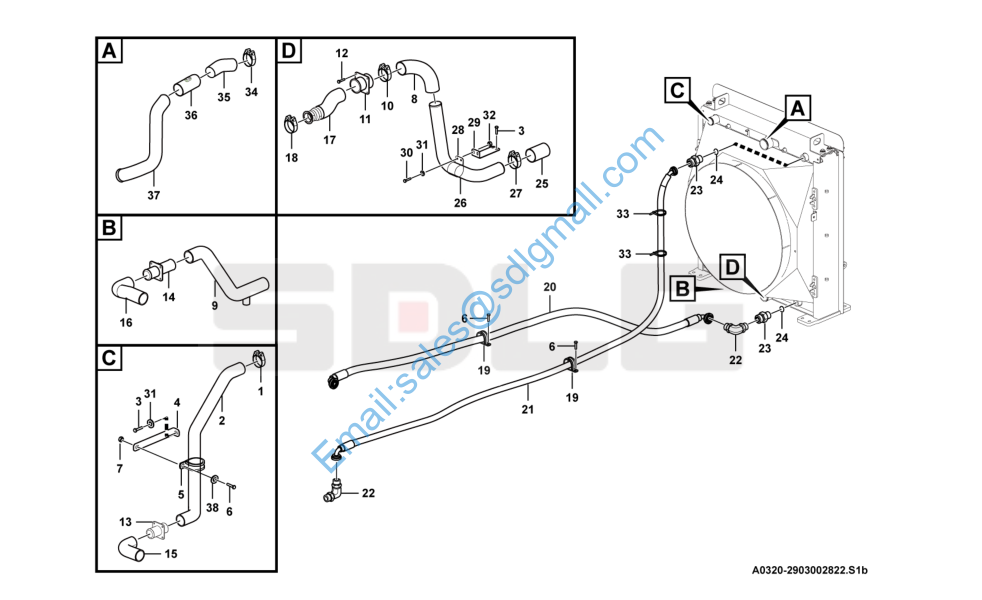

L938F 管路组件 Radiator hose assembly A0320-2903002822

1 4017000018 喉箍JB8870-d70 Clamp Y 8

2 29030029211 散热器进水管ⅠⅠ Hose Y 1

3 4011001268 螺栓GB5783-M10*16flZnyc-8.8-480 Screw Y 3

4 29030028331 支架 Bracket Y 1

5 29030012901 管夹 Clamp Y 1

6 4011001297 螺栓GB16674.1-M8*16flZnyc-8.8-480 Screw Y 1

7 4013000373 螺母GB6170-M8flZnyc-8-480 Nut Y 1

8 29030028341 中冷进气胶管ⅠⅠ Hose Y 1

9 29030029221 散热器出水管ⅠⅠ Hose Y 1

10 4110002209 V型抱箍φ93.7 Clamp Y 3

11 4110002014 中冷器过渡接管 Hose connection Y 1

12 4011001296 螺栓GB16674.1-M8*20flZnyc-8.8-480 Screw Y 12

13 4110002013 水管过渡接头 Hose connection Y 1

14 4110002743 水管过渡接头 Nipple Y 1

15 29030029231 散热器进水管Ⅰ Hose Y 1

16 29030029241 散热器出水管Ⅰ Hose Y 1

17 29030029251 中冷进气胶管Ⅰ Pipe Y 1

18 4110002208 V型抱箍φ81.7 Clamp Y 1

19 29030010811 管夹 Clamp Y 2

20 29030022221 变矩器油管 Hose assembly Y 1

21 29030028381 变矩器油管 Hose assembly Y 1

22 29030010581 接头体 Nipple Y 3

23 4041001486 直接头LGB155-03036 Nipple Y 2

24 4030000211 O形圈GB3452.1-30.0*2.65G O-ring Y 2

25 29030028401 中冷进气胶管ⅠⅠⅠ Hose Y 1

26 29030029261 中冷进气钢管 Pipe Y 1

27 4110000757 T型抱箍φ85（+2.5-6mm） Clamp Y 2

28 29030018251 管夹D70 Clamp Y 1

29 29030028421 支架 Bracket Y 1

30 4011001294 螺栓GB16674.1-M10*20flZnyc-8.8-480 Screw Y 2

31 4015000426 垫圈GB96.1-10flZnyc-300HV-480 Washer Y 5
32 4013000370 螺母GB6170-M10flZnyc-8-480 Nut Y 2
33 4190000055 扎丝LG13-ZS4*350 Cable tie Y 2
34 4019000039 T型抱箍φ89CQ135144 Clamp Y 4
35 29030029271 中冷出气胶管Ⅰ Pipe Y 1
36 29030029281 中冷出气钢管 Pipe Y 1
37 29030029301 中冷出气胶管ⅠⅠ Pipe Y 1
38 4015000425 垫圈GB96.1-8flZnyc-300HV-480 Washer Y 1
