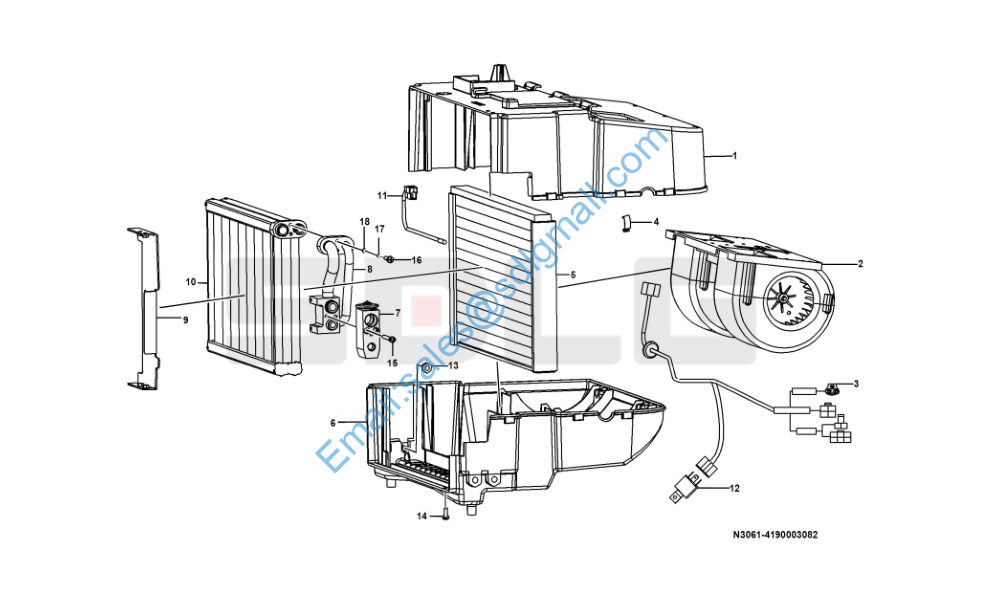

G9165 4190003082 蒸发器总成(330112) Evaporator

1 29350010161 上壳 Closure Y 1

2 4190002843 蒸发风机 Fan Y 1

3 4130002629 蒸发器线束 Cable harness Y 1

4 4190002845 固定卡 Clamp Y 9

5 4190002826 换热器芯体组件 Cell core Y 1

6 29350010181 下壳 Closure Y 1

7 4190002822 膨胀阀 Expansion valve Y 1

8 4190002848 连接管组件 Hose Y 1

9 4190002830 固定板 Bracket Y 1

10 4190002827 蒸发器芯体 Cell core Y 1

11 4190002825 传感器 Sensor N 1

12 4130002630 继电器 Relay Y 2

13 4013000210 螺母GB889.1-M8EpZn-8 Nut Y 6

14 4014000302 螺钉GB819.1-M5*12EpZn-4.8 Screw Y 4

15 4014000397 螺钉GB70.1-M5*40EpZn-8.8 Screw Y 2

16 4014000398 螺钉GB818-M5*25EpZn-4.8 Screw Y 2

17 4015000034 垫圈GB93-5-65Mn Spring washer Y 2

18 4015000110 垫圈GB97.1-5EpZn-300HV Washer Y 2
