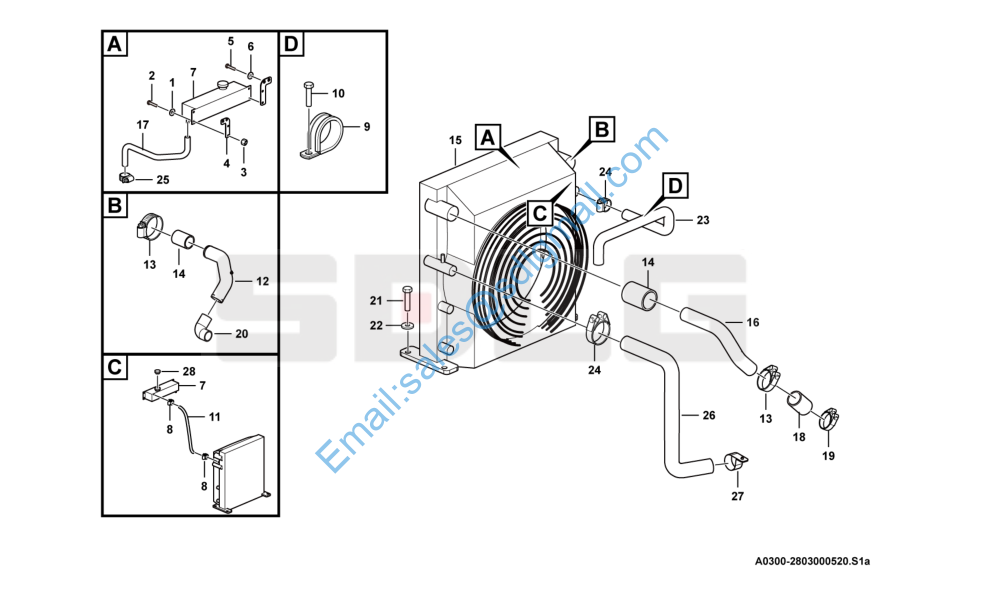

G9165 2803000520 散热器总成 Radiator assembly

1 4015000162 垫圈GB97.1-10EpZn-300HV Washer Y 8

2 4011000082 螺栓GB5783-M10*25EpZn-8.8 Bolt Y 4

3 4013000007 螺母GB6170-M10EpZn-8 Nut Y 4

4 28030004611 膨胀水箱固定板 Bracket Y 2

5 4011000105 螺栓GB5783-M8*20EpZn-8.8 Bolt Y 4

6 4015000072 垫圈GB97.1-8EpZn-300HV Washer Y 6

7 4110002376 膨胀水箱 Expansion tank Y 1

8 4017000010 喉箍JB8870-d20 Clamp Y 2

9 29030012901 管夹 Clamp Y 2

10 4011000616 螺栓GB5783-M8*10EpZn-8.8 Screw Y 2

11 4090000190 胶管HG2491-10*700 Hose Y 1

12 28030005241 中冷进气钢管 Pipe Y 1

13 4019000074 T型抱箍φ95（+2.5-6mm） Clamp Y 7

14 28030003341 直管接头 Rubber hose Y 2

15 4110002577 G9165散热器总成 Radiator Y 1

16 28030005231 中冷出气钢管 Pipe Y 1

17 28030004641 水散补水管 Hose Y 1

18 28030003901 直管接头 Hose Y 1

19 4019000039 T型抱箍φ89CQ135144 Clamp Y 1

20 28030003331 弯管接头 Nipple Y 1

21 4011000269 螺栓GB5783-M16*50EpZn-8.8 Screw Y 4

22 29330023161 垫圈16 Washer Y 4

23 28030005221 水散进水管 Hose Y 1

24 4017000018 喉箍JB8870-d70 Clamp Y 2

25 4017000008 喉箍JB8870-d40 Clamp Y 2

26 28030005211 水散出水管 Hose Y 1

27 4017000007 喉箍JB8870-d60 Clamp Y 2

28 4110001927 Ⅰ型90Kpa复式加水口盖FG1 Cap Y 1
