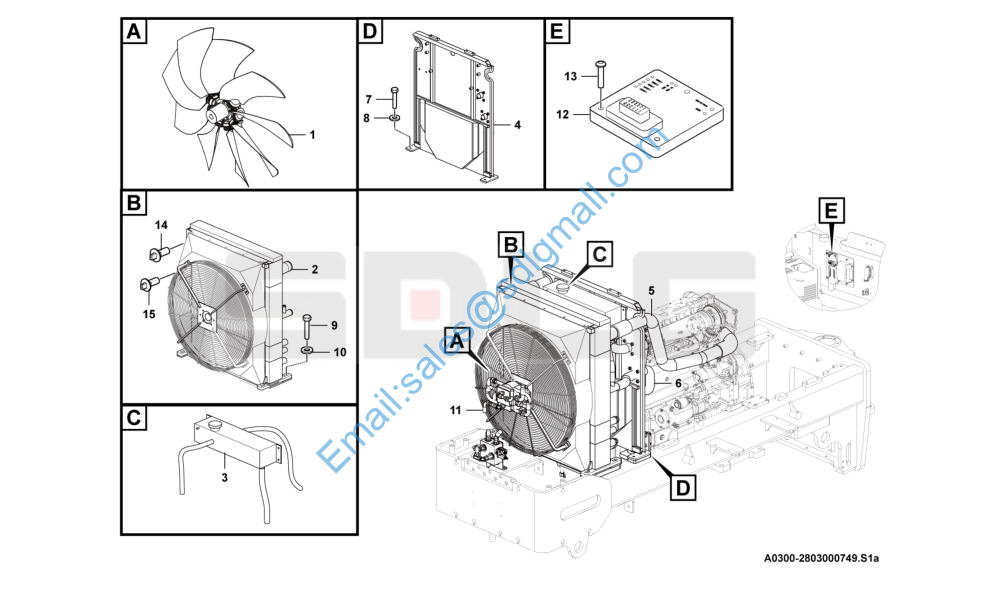

G9190 2803000749 散热器总成 Radiator assembly

1 4110003495 风扇813_12- Fan Y 1

2 4110003127 散热器总成 Radiator Y 1

3 28030006131 副水箱组件 Expansion tank N 1

4 28030006141 支架 Bracket Y 1

5 28030006151 中冷管组件 Assembly compound N 1

6 28030006161 水管组件 Hose assembly N 1

7 4011000089 螺栓GB5783-M12*30EpZn-8.8 Bolt Y 4

8 4015000168 垫圈GB97.1-12EpZn-300HV Washer Y 4

9 4011000269 螺栓GB5783-M16*50EpZn-8.8 Screw Y 4

10 29330023161 垫圈16 Washer Y 4

11 28030007601 散热液压系统 Hydraulic unit N 1

12 4120002635 控制器 Control unit Y 1

13 4014000022 螺钉GB818-M4*20EpZn-4.8 Screw Y 3

14 4120002638 中冷器温度传感器 Temperature sensor Y 1

15 4120002637 水温传感器 Temperature sensor Y 2
