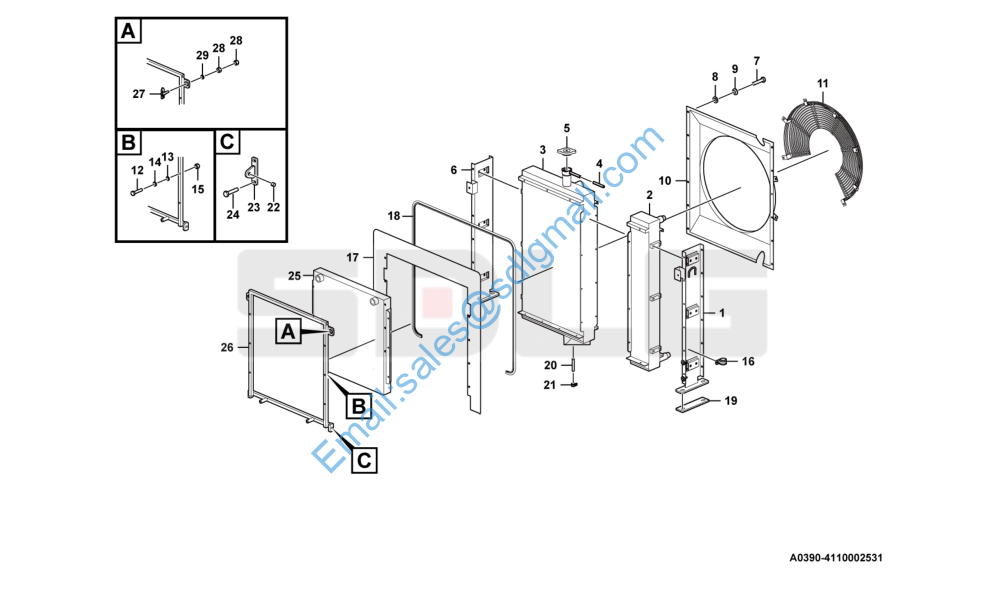

LG936L A0390-4110002531 水油散热器总成(321002) Radiator assembly

1 4110002531013 左支架焊接部件 LY-LG936L-3B-37-020 Radiator bracket Y 1

2 4110002531014 液压油散热器 LY-LG936L-3B-36-01 Oil cooler Y 1

3 4110002531015 水散热器 LY-LG936L-3B-37-010 Radiator Y 1

4 4110002531016 泄气软管(L=1200mm) QG2 Hose Y 1

5 4110001929 Ⅱ型90Kpa复式加水口盖FG2 Cap Y 1

6 4110002531017 右支架焊接部件 LY-LG936L-3B-37-030 Radiator bracket Y 1

7 4011000106 螺栓GB5783-M8*25EpZn-8.8 Bolt Y 48

8 4015000321 垫圈GB97.2-8-300HV Washer Y 48

9 4015000036 垫圈GB93-8-65Mn Spring washer Y 48

10 4110002531018 导风罩 LY-LG936L-3B-00-001 Fan shroud Y 1

11 4110002531019 防护网 LY-LG936L-3B-00-002 Fan guard Y 1

12 4011000184 螺栓GB5783-M10*40EpZn-8.8 Bolt Y 6

13 4015000319 垫圈GB97.2-10-300HV Washer Y 10

14 4015000025 垫圈GB93-10-65Mn Spring washer Y 10

15 4013000007 螺母GB6170-M10EpZn-8 Nut Y 6

16 4110001205014 管夹GJ4 Clamp N 2

17 4110002531020 挡风板部件 LY-LG936L-3B-00-003 Wind deflector Y 1

18 4110002531021 密封条 (L=3035mm) LY-LG953L-2H(AL)- Sealing strip Y 1

19 4110002531022 减震垫 LY-LG936L-2-00-018 Rubber mat Y 2

20 4110002165013 橡胶软管(L=800)QG3 Rubber tube N 1

21 4110001182007 管夹GJ5 Clamp N 1

22 4110002531023 轴套 LY-LG946L-3-00-009 Sleeve Y 2

23 4110002466021 底座LY-LG946L-3-00-004 Plate N 2

24 4011000085 螺栓GB5783-M10*35EpZn-8.8 Bolt Y 6

25 4110002531024 传动油散热器 LY-LG938L-3-36-02 Oil cooler Y 1

26 4110002531025 油散安装支架 LY-LG938L-3-00-002 Radiator bracket Y 1

27 4110002466014 锁扣部件LY-LG946L-3-00-003 Lock Y 1

28 4013000011 螺母GB6170-M12EpZn-8 Nut Y 4

29 4015000026 垫圈GB93-12-65Mn Spring washer Y 2
