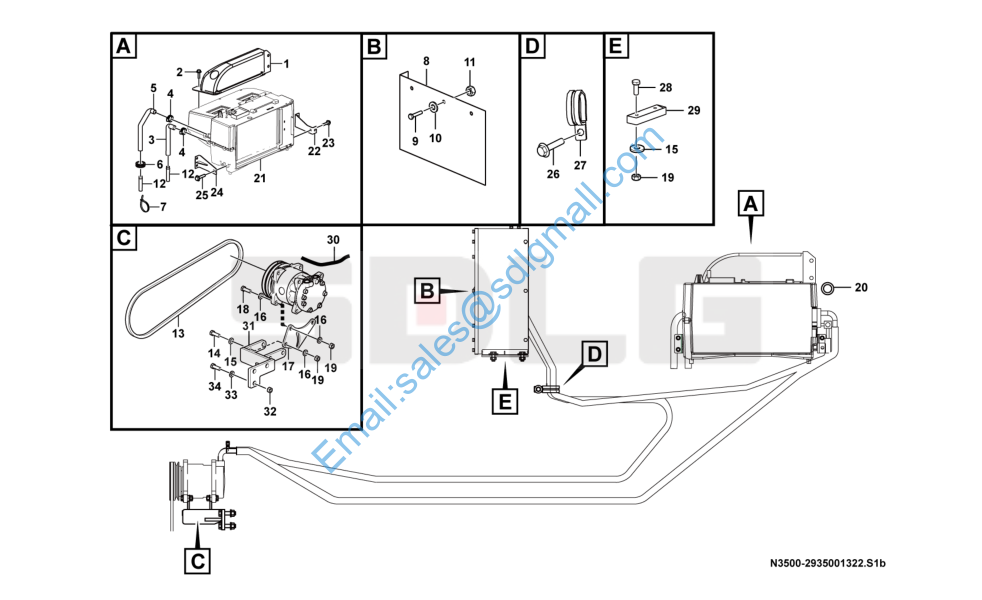

L946 Air conditioning system N3500-2935001322

1 29290012761 空调接口风道 Air duct Y 1

2 4011000154 螺栓GB16674-M6*20EpZn-8.8 Bolt Y 3

3 29350010201 进水管 Water pipe Y 1

4 4017000024 环箍QC390-D26 Clamp Y 4

5 29350010211 出水管 Water pipe Y 1

6 29310022301 橡胶套 Rubber sleeve Y 2

7 4190000019 扎丝LG13-ZS3*150 Cable tie Y 4

8 29350010941 挡板 Baffle Y 1

9 4011000102 螺栓GB5783-M8*16EpZn-8.8 Bolt Y 3

10 4015000256 垫圈GB96.1-8EpZn-300HV Washer Y 3

11 4013000033 螺母GB6170-M8EpZn-8 Nut Y 3

12 29350010291 过渡管 Copper tube Y 2

13 4110000885 压缩机皮带A17-490 Belt Y 1

14 4011000084 螺栓GB5783-M10*30EpZn-8.8 Bolt Y 4

15 4015000197 垫圈GB96.1-10EpZn-300HV Washer Y 8

16 4015000162 垫圈GB97.1-10EpZn-300HV Washer Y 12

17 29350008112 托板 Bracket Y 2

18 4011000085 螺栓GB5783-M10*35EpZn-8.8 Bolt Y 4

19 4013000007 螺母GB6170-M10EpZn-8 Nut Y 18

20 4043003027 密封护套LGB346-3*30*28 Rubber sleeve Y 1

21 29350013352 空调系统 Air conditioning unit Y 1

22 29350010241 支架 Bracket Y 1

23 4011000458 螺栓GB16674-M8*20EpZn-8.8 Bolt Y 6

24 29350012571 支架 Bracket Y 1

25 4011000461 螺栓GB16674-M8*16EpZn-8.8 Bolt Y 2

26 4011000137 螺栓GB16674-M12*20EpZn-8.8 Bolt Y 3

27 4041002383 管夹LGB169-B30*12.5 Clamp Y 3

28 4011000082 螺栓GB5783-M10*25EpZn-8.8 Bolt Y 4

29 29350010301 垫板 Plate Y 2

30 29350009031 压缩机接地线 Chassis ground cable Y 1

31 29350010001 压缩机支架 Bracket Y 1
32 4013000011 螺母GB6170-M12EpZn-8 Nut Y 3
33 4015000168 垫圈GB97.1-12EpZn-300HV Washer Y 3
34 4011000092 螺栓GB5783-M12*50EpZn-8.8 Bolt Y 3
