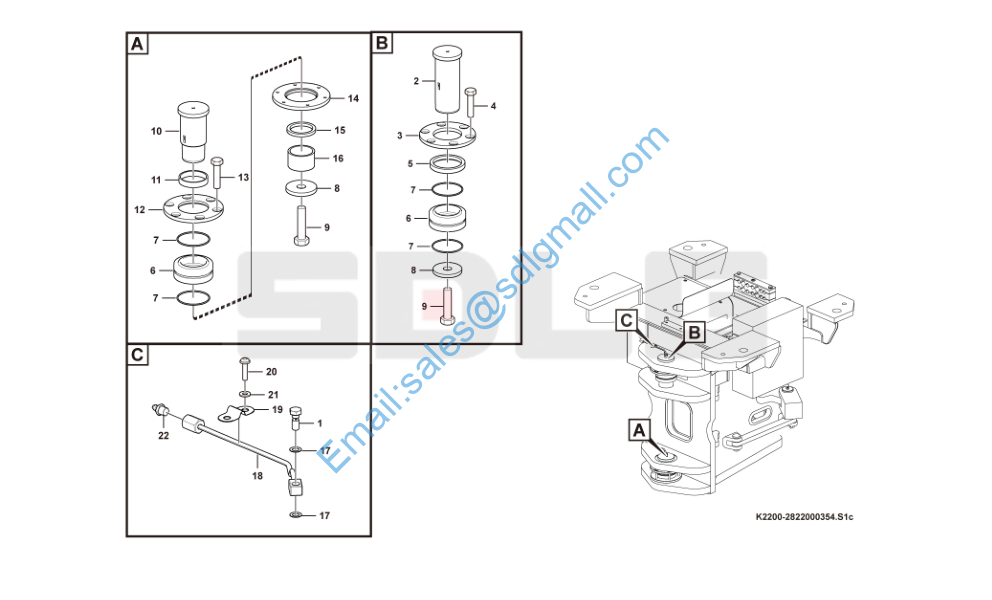

G9190 2822000354 铰接总成 Articulation ass

1 29250000291 通油螺栓 Bolt Y 2
2 28220003551 上铰接轴 Steering knuckle Y 1
3 28220003561 上定位板 Plate Y 1
4 4011000993 螺栓GB5783-M1025EpZn-10.9 Bolt Y 6 5 28220003571 隔环 Spacer Y 1 6 4021000243 关节轴承GB9163-GE80ES Spherical plain bearing Y 2 7 4030000953 O型圈94.83.53GB3452.1-82 O-ring Y 4
8 28220003581 垫板 Washer Y 2
9 4011001089 螺栓GB5783-M2465EpZn-10.9 Screw Y 2 10 28220003591 下铰接轴 Steering knuckle Y 1 11 28220003601 定位套 Spacer Y 1 12 28220003611 下定位板 Plate Y 1 13 4011001066 螺栓GB5783-M1065EpZn-10.9 Screw Y 6
14 28220003621 下固定板 Plate Y 1
15 28220003631 隔套 Spacer Y 1
16 28220003641 衬套 Spacer Y 1
17 29250000301 垫片 Shim Y 4
18 28220003911 油口引出管 Pipe Y 2
19 29250000311 管夹 Clamp Y 2
20 4014000024 螺钉GB818-M610EpZn-4.8 Screw Y 4 21 4015000035 垫圈GB93-6-65Mn Spring washer Y 4 22 4030000065 油杯JB7940.1-M101 Lubricating nipple Y 2
