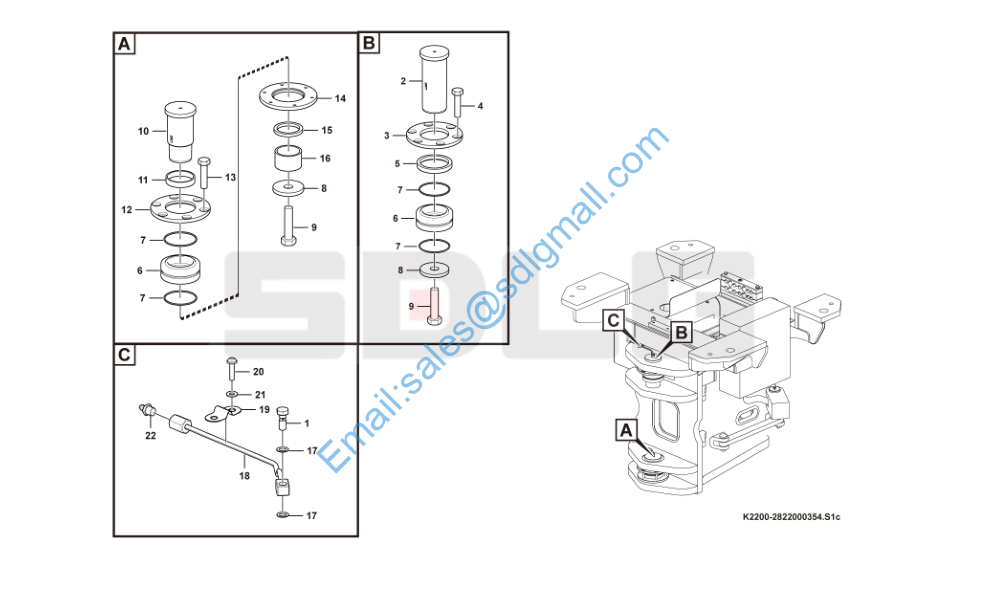

G9220 2822000354 铰接总成 Articulation ass

1 29250000291 通油螺栓 Bolt Y 2

2 28220003551 上铰接轴 Steering knuckle Y 1

3 28220003561 上定位板 Plate Y 1

4 4011000993 螺栓GB5783-M10*25EpZn-10.9 Bolt Y 6

5 28220003571 隔环 Spacer Y 1

6 4021000243 关节轴承GB9163-GE80ES Spherical plain bearing Y 2

7 4030000953 O型圈94.8*3.53GB3452.1-82 O-ring Y 4

8 28220003581 垫板 Washer Y 2

9 4011001089 螺栓GB5783-M24*65EpZn-10.9 Screw Y 2

10 28220003591 下铰接轴 Steering knuckle Y 1

11 28220003601 定位套 Spacer Y 1

12 28220003611 下定位板 Plate Y 1

13 4011001066 螺栓GB5783-M10*65EpZn-10.9 Screw Y 6

14 28220003621 下固定板 Plate Y 1

15 28220003631 隔套 Spacer Y 1

16 28220003641 衬套 Spacer Y 1

17 29250000301 垫片 Shim Y 4

18 28220003911 油口引出管 Pipe Y 2

19 29250000311 管夹 Clamp Y 2

20 4014000024 螺钉GB818-M6*10EpZn-4.8 Screw Y 4

21 4015000035 垫圈GB93-6-65Mn Spring washer Y 4

22 4030000065 油杯JB7940.1-M10*1 Lubricating nipple Y 2
