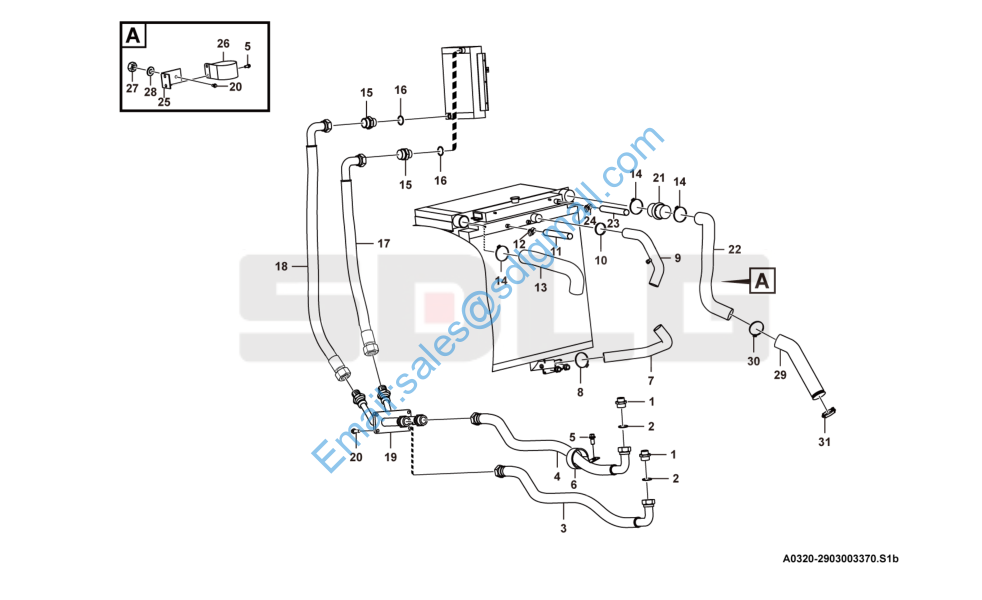

L978F 管路组件 Water pipe assembly A0320-2903003370

1 29030012141 接头体 Nipple Y 2

2 4015000196 垫圈JB1002-26-T2 Washer Y 2

3 29030020011 传动油散进油管 Hose Y 1

4 29030020021 传动油散回油管 Hose Y 1

5 4011000461 螺栓GB16674-M8*16EpZn-8.8 Bolt Y 4

6 29030010811 管夹 Clamp Y 2

7 29030033761 散热器出水管 Hose Y 1

8 4017000013 喉箍JB8870-d90 Clamp Y 1

9 29030033751 散热器进水管 Hose Y 1

10 4017000018 喉箍JB8870-d70 Clamp Y 4

11 4090000287 胶管HG2491-8*800 Hose Y 1

12 4017000040 喉箍JB8870-d12 Clamp Y 2

13 29030033731 中冷出气胶管 Hose Y 1

14 4110000906 T型抱箍φ105.6（+2.4-5.6mm） Clamp Y 4

15 4041001486 直接头LGB155-03036 Nipple Y 2

16 4030000211 O形圈GB3452.1-30.0*2.65G O-ring Y 2

17 4041001857 软管LGB165-014103 Hose Y 1

18 4041002835 软管LGB165-014050 Hose Y 1

19 29030017271 过渡钢管 Pipe Y 1

20 4011000455 螺栓GB16674-M8*25EpZn-8.8 Bolt Y 6

21 29030017221 中冷连接胶管D89-160 Hose Y 1

22 29030017211 中冷进气管 Pipe Y 1

23 4120005278 胶管JB8406-B19*1300 Hose assembly Y 1

24 4017000011 喉箍JB8870-d32 Clamp Y 2

25 29030033741 支架 Bracket Y 1

26 29030017261 管夹D89 Clamp Y 1

27 4013000033 螺母GB6170-M8EpZn-8 Nut Y 2

28 4015000256 垫圈GB96.1-8EpZn-300HV Washer Y 2

29 29030033711 中冷进气胶管 Hose Y 1

30 4019000017 T型抱箍φ117140312 Clamp Y 1

31 4110000538 T型抱箍Ф123-11ZH6-9821 Clamp Y 1
