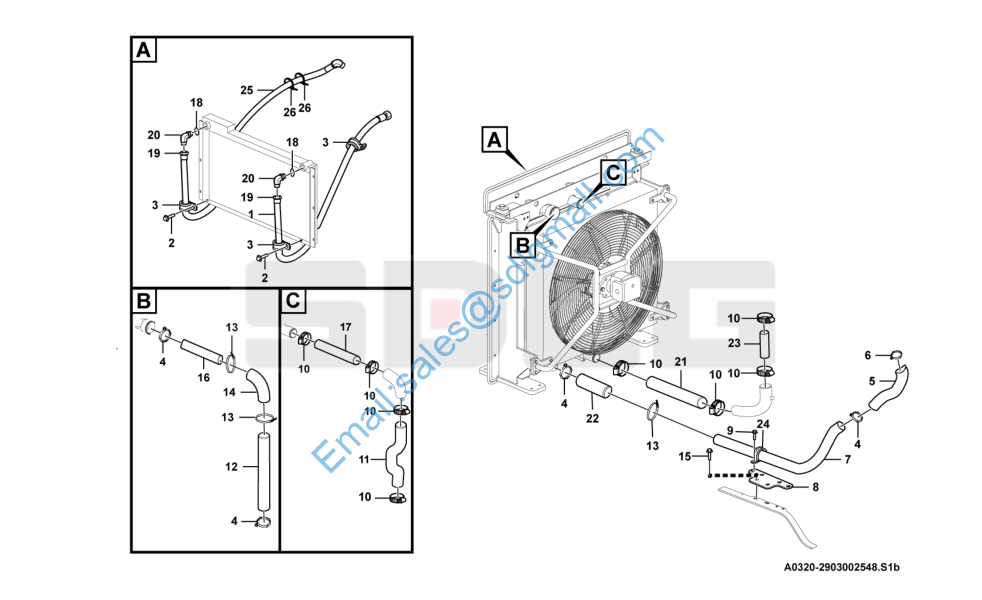

L959F 管路组件 Hose assembly A0320-2903002548

1 29030028011 传动油散进油管 Hose assembly Y 1

2 4011001297 螺栓GB16674.1-M8*16flZnyc-8.8-480 Screw Y 3

3 29030010811 管夹 Clamp Y 3

4 4110002209 V型抱箍φ93.7 Clamp Y 4

5 29030025631 中冷进气胶管Ⅰ Hose Y 1

6 4110002208 V型抱箍φ81.7 Clamp Y 1

7 29030025711 中冷进气管 Pipe Y 1

8 29030025761 中冷进气管支架 Bracket Y 1

9 4011001277 螺栓GB16674.1-M8*35flZnyc-8.8-480 Screw Y 2

10 4017000018 喉箍JB8870-d70 Clamp Y 8

11 29030025671 散热器进水管Ⅰ Hose Y 1

12 29030025661 中冷出气胶管Ⅱ Hose N 1

13 4019000039 T型抱箍φ89CQ135144 Clamp Y 3

14 29030025721 中冷连接管 Pipe Y 1

15 4011001296 螺栓GB16674.1-M8*20flZnyc-8.8-480 Screw Y 14

16 29030025651 中冷出气胶管Ⅰ Hose Y 1

17 29030025681 散热器进水管Ⅱ Hose Y 1

18 4030000211 O形圈GB3452.1-30.0*2.65G O-ring Y 2

19 4041001486 直接头LGB155-03036 Nipple Y 2

20 4041001211 组合接头LGB143-03625 Nipple Y 2

21 29030025691 散热器出水管Ⅰ Hose Y 1

22 29030025641 中冷进气胶管Ⅱ Hose Y 1

23 29030025701 散热器出水管Ⅱ Hose Y 1

24 29030012121 管夹D78 Clamp Y 2

25 29030028021 传动油散回油管 Hose assembly Y 1

26 4190000055 扎丝LG13-ZS4*350 Cable tie Y 2
