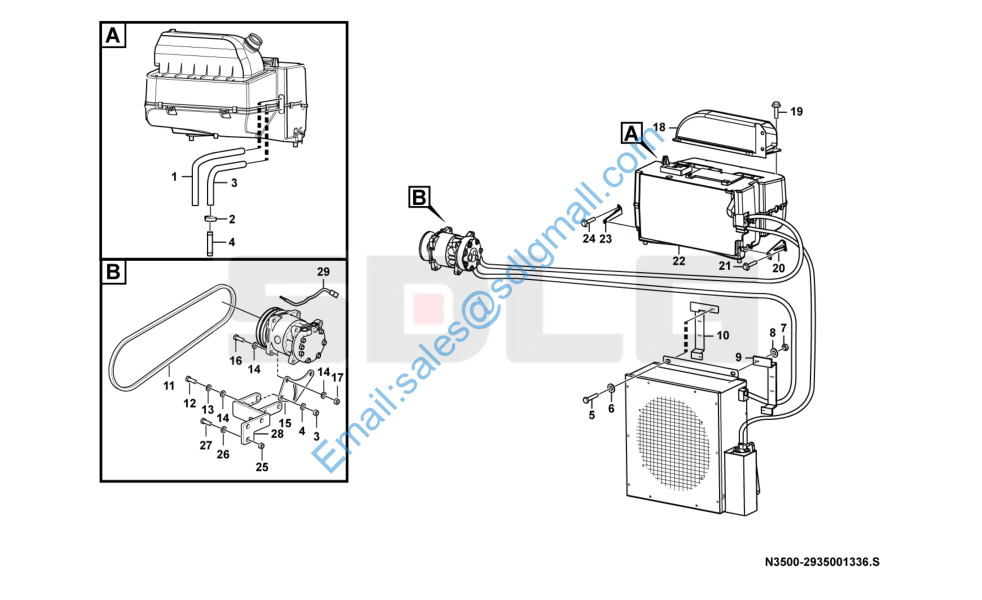

L936 空调 Air conditioning system N3500-2935001336

1 29350010201 进水管 Water pipe Y 1

2 4017000024 环箍QC390-D26 Clamp Y 4

3 29350010211 出水管 Water pipe Y 1

4 29350010291 过渡管 Copper tube Y 2

5 4011000082 螺栓GB5783-M10*25EpZn-8.8 Bolt Y 8

6 4015000197 垫圈GB96.1-10EpZn-300HV Washer Y 8

7 4013000007 螺母GB6170-M10EpZn-8 Nut Y 4

8 4015000162 垫圈GB97.1-10EpZn-300HV Washer Y 6

9 29350010371 右支架 Bracket Y 1

10 29350010381 左支架 Bracket Y 1

11 4110001057 皮带A17-500 Belt Y 1

12 4011000084 螺栓GB5783-M10*30EpZn-8.8 Bolt Y 4

13 4015000197 垫圈GB96.1-10EpZn-300HV Washer Y 8

14 4015000162 垫圈GB97.1-10EpZn-300HV Washer Y 12

15 29350008112 托板 Bracket Y 2

16 4011000085 螺栓GB5783-M10*35EpZn-8.8 Bolt Y 4

17 4013000007 螺母GB6170-M10EpZn-8 Nut Y 18

18 29290012761 空调接口风道 Air duct Y 1

19 4130000075 螺栓GB16674-M6*12EpZn-8.8 Screw Y 3

20 29350010241 支架 Bracket Y 1

21 4011000458 螺栓GB16674-M8*20EpZn-8.8 Bolt Y 6

22 29350010782 LG936L 空调系统 Air conditioning unit Y 1

23 29350012571 支架 Bracket Y 1

24 4011000461 螺栓GB16674-M8*16EpZn-8.8 Bolt Y 2

25 4013000011 螺母GB6170-M12EpZn-8 Nut Y 3

26 4015000168 垫圈GB97.1-12EpZn-300HV Washer Y 3

27 4011000092 螺栓GB5783-M12*50EpZn-8.8 Bolt Y 3

28 29350010001 压缩机支架 Bracket Y 1

29 29350009031 压缩机接地线 Chassis ground cable Y 1
