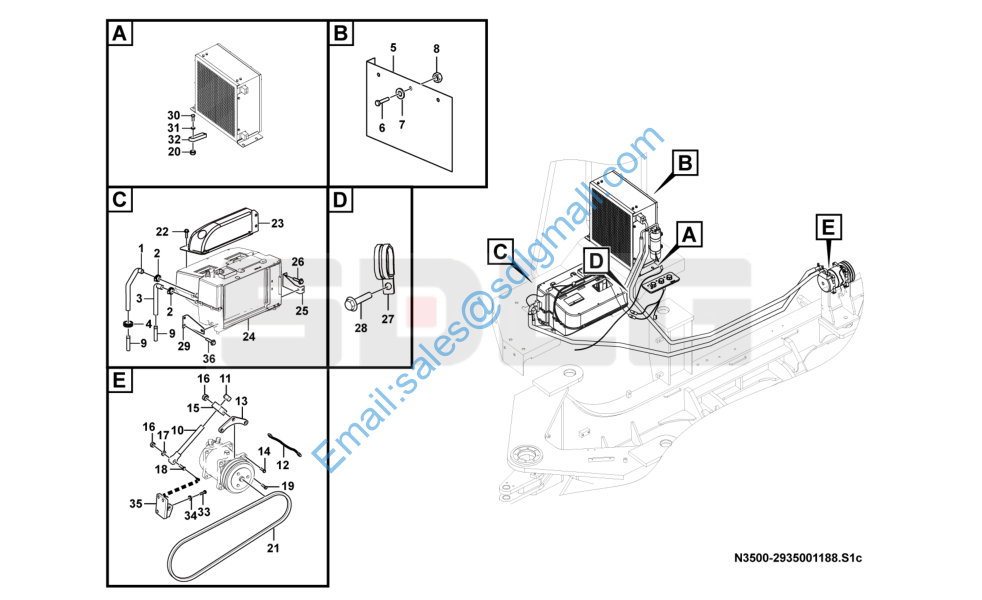

L953F 空调总成 Air conditioning system N3500-2935001188

1 29350010201 进水管 Water pipe Y 1

2 4017000024 环箍QC390-D26 Clamp Y 4

3 29350010211 出水管 Water pipe Y 1

4 29310000091 橡胶套 Rubber sleeve Y 2

5 29350010941 挡板 Baffle Y 1

6 4011000102 螺栓GB5783-M8*16EpZn-8.8 Bolt Y 3

7 4015000256 垫圈GB96.1-8EpZn-300HV Washer Y 3

8 4013000033 螺母GB6170-M8EpZn-8 Nut Y 3

9 29350010291 过渡管 Copper tube Y 2

10 26350003331 调整螺杆 Adjusting bar Y 1

11 4013000016 螺母GB6170-M16EpZn-8 Nut Y 2

12 29350009031 压缩机接地线 Chassis ground cable Y 1

13 29350009861 过渡板 Bracket Y 1

14 4011000085 螺栓GB5783-M10*35EpZn-8.8 Bolt Y 2

15 29350009731 固定块 Block Y 1

16 4013000007 螺母GB6170-M10EpZn-8 Nut Y 5

17 4015000162 垫圈GB97.1-10EpZn-300HV Washer Y 6

18 4011000489 螺栓GB5783-M10*50EpZn-8.8 Bolt Y 1

19 4011000311 螺栓GB5782-M10*135EpZn-8.8 Screw Y 1

20 4013000007 螺母GB6170-M10EpZn-8 Nut Y 12

21 4110000501 皮带A17-480 Belt Y 1

22 4130000075 螺栓GB16674-M6*12EpZn-8.8 Screw Y 3

23 29290012761 空调接口风道 Air duct Y 1

24 29350010932 LG953N空调系统 Air conditioning unit Y 1

25 29350010241 支架 Bracket Y 1

26 4011000458 螺栓GB16674-M8*20EpZn-8.8 Bolt Y 6

27 26370001981 管夹 Clamp Y 1

28 4011000137 螺栓GB16674-M12*20EpZn-8.8 Bolt Y 1

29 29350012571 支架 Bracket Y 1

30 4011000082 螺栓GB5783-M10*25EpZn-8.8 Bolt Y 4

31 4015000197 垫圈GB96.1-10EpZn-300HV Washer Y 5

32 29350010301 垫板 Plate Y 2

33 4011000087 螺栓GB5783-M12*20EpZn-8.8 Screw Y 4

34 4015000168 垫圈GB97.1-12EpZn-300HV Washer Y 4

35 29350011892 支架 Bracket Y 1

36 4011000461 螺栓GB16674-M8*16EpZn-8.8 Bolt Y 2
