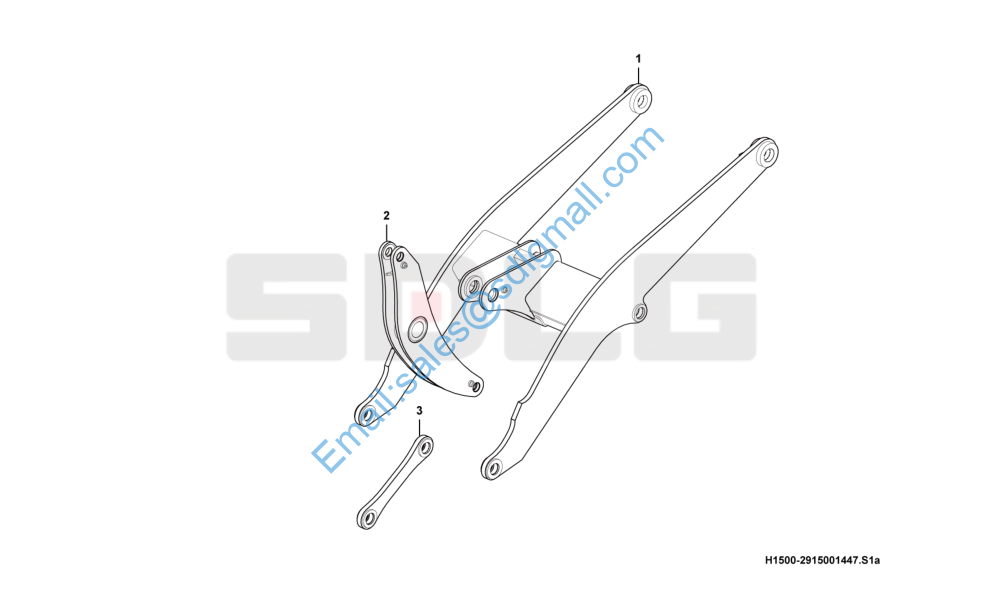

L920 连杆机构 Linkage system H1500-2915001447
L920 连杆机构 Linkage system H1500-2915001447

1 29150014481 动臂 Lifting arm Y 1
2 29150017061 摇臂 Rocker arm Y 1
3 29150006541 连杆体 Connecting rod N 1

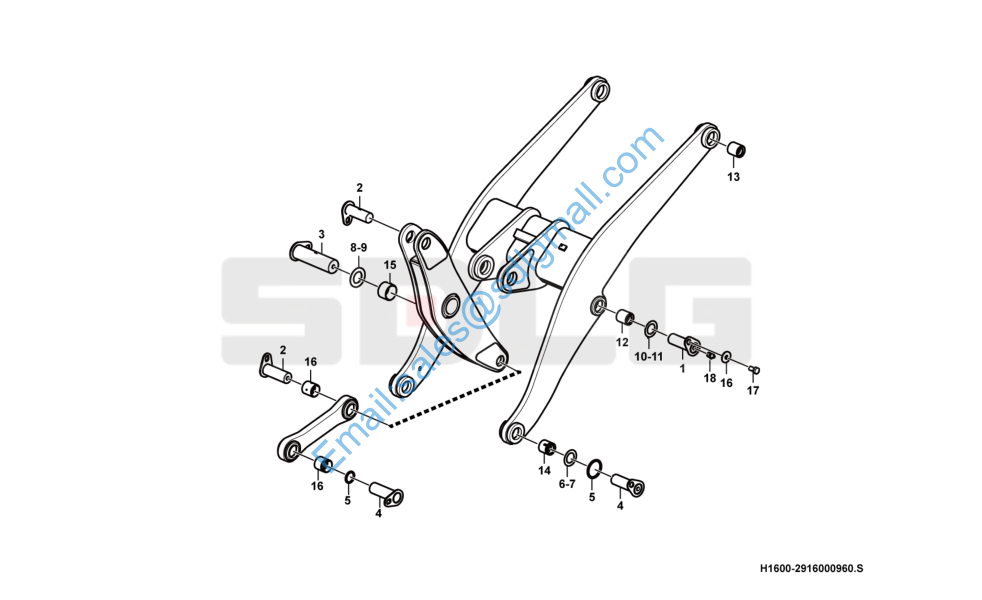

工作装置附件 Working equipment H1600-2916000960

1 4043002168 销轴LGB301-50*75*135-1200G Weld pin Y 2
2 4043000137 销轴LGB301-50*75*135-40Cr Weld pin Y 2
3 4043000138 销轴LGB301-75*109*200-40Cr Weld pin Y 1
4 4043000657 销轴LGB301-50*82*150-40Cr Weld pin Y 3
5 4043000069 O形圈LGB308-88*8 O-ring Y 6
6 4043000032 垫片LGB303-50*90*1 Shim Y 4
7 4043000330 垫片LGB303-50*90*2 Shim Y 2
8 4043000332 垫片LGB303-75*130*2 Shim Y 1
9 4043000331 垫片LGB303-75*130*1 Shim Y 2
10 4043000067 垫片LGB303-50*100*1 Shim Y 4
11 4043000333 垫片LGB303-50*100*2 Shim Y 2
12 4043000226 P-轴套LGB302-50*58A2 Bushing Y 2
13 4043002086 轴套LGB302-60*90A2 Bushing Y 2
14 4043002088 轴套LGB302-50*50A2 Bushing Y 4
15 4043002089 轴套LGB302-75*110A2 Bushing Y 1
16 4040000050 垫圈LGB001-12flZnyc-480 Washer Y 8
17 4011001241 螺栓GB5783-M12*25flZnyc-8.8-480 Screw Y 8
18 4030000065 油杯JB7940.1-M10*1 Lubricating nipple Y 8
