SDLG L958F 先导油源阀组部装 H ydraulic control F1300-2912003498 先导阀PCL403-35-B部装总成 Control lever assem bly F1240-2912002950 先导阀总成PCL403-35-B(370142) Control lever assem bly F1215-4120006649

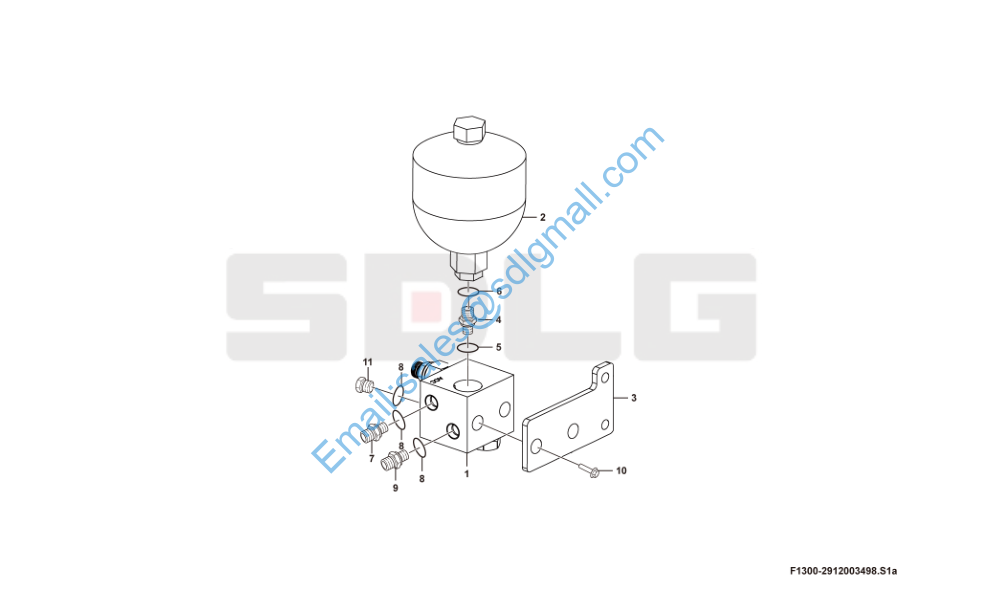

先导油源阀组部装 H ydraulic control F1300-2912003498

1 4120007706 先导油源阀C101000157 V alve Y 1
2 4120002830 蓄能器ELM 0.75 Accum ulator Y 1
3 29120034931 板 Plate Y 1
4 29120020951 直接头 N ipple Y 1
5 4030000097 O 形圈G B3452.1-23.6*2.65G O -ring Y 1
6 4041000771 O 形圈LG B168-11924 O -ring Y 1
7 4041000150 直接头LG B120-01814 N ipple Y 1
8 4041000767 O 形圈LG B168-11124 O -ring Y 3
9 4041000604 直接头LG B120-01614 N ipple Y 1
10 4011001296 螺栓G B16674.1-M 8*20flZnyc-8.8-480 Screw Y 4
11 4041002902 螺塞LG B135-21422 Plug Y 1

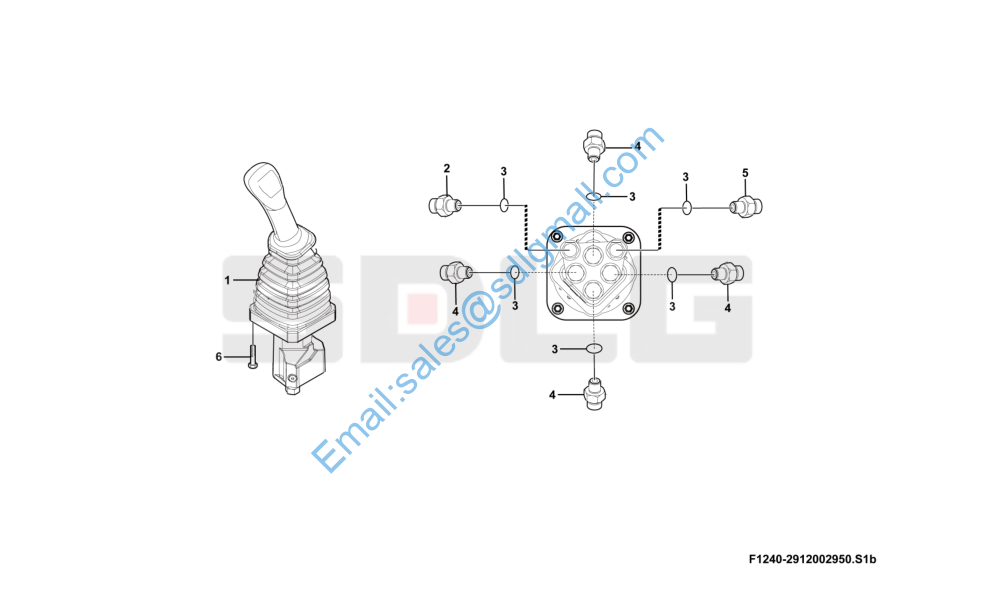

先导阀PCL403-35-B部装总成 Control lever assem bly F1240-2912002950

1 4120006649 先导阀总成PCL403-35-B Control lever Y 1
2 4041000150 直接头LG B120-01814 N ipple Y 1
3 4041000767 O 形圈LG B168-11124 O -ring Y 6
4 4041000133 直接头LG B120-01414 N ipple Y 4
5 4041000604 直接头LG B120-01614 N ipple Y 1
6 4011001275 螺栓G B16674.1-M 6*16flZnyc-8.8-480 Screw Y 3

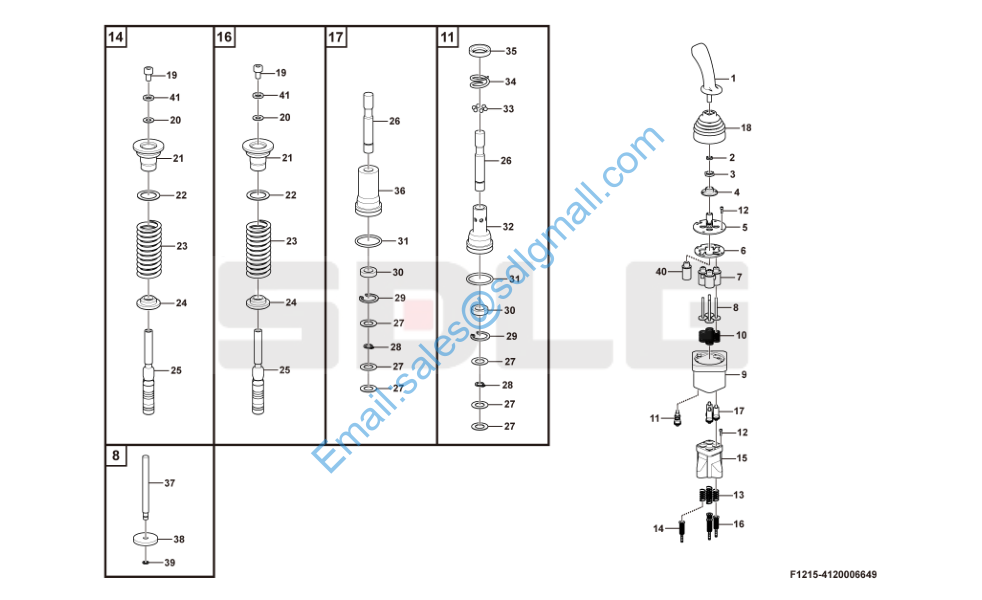

先导阀总成PCL403-35-B(370142) Control lever assem bly F1215-4120006649

1 4120006649001 手柄总成2022000203 Control handle N 1
2 4013000271 P-螺母G B6172.1-M 14EpZn-05 N ut gb6172.1-m 14epzn-05 Y 1
3 4120006649002 螺母M 202022000209 N ua Y 1
4 4120006649003 压盘2022000205 Press plate Y 1
5 4120006649004 枢轴总成2022000210 Pivot attachm ent Y 1
6 4120006649005 托板2022000217 Plate Y 1
7 4120006649006 螺线管总成2022000218 Solenoid N 3
8 4120006649007 顶杆总成2022000223 Roof m em ber Y 4
9 4120006649008 上阀体2022000227 V alve body Y 1
10 4120006649009 复位弹簧Ⅰ2022000228 Spring Y 4
11 4120006649010 柱塞总成A2022000229 Tubular stay N 1
12 4014000170 螺钉G B70.1-M 5*16EpZn-8.8 Screw Y 8
13 4120006649011 复位弹簧Ⅱ2022000236 Spring Y 4
14 4120006649012 阀杆总成A2022000237 V alve spindle N 1
15 4120006649013 下阀体2022000201 V alve body Y 1
16 4120006649014 阀杆总成BCD 2022000202 V alve spindle N 3
17 4120006649015 柱塞总成BCD 2022000247 Tubular stay N 3
18 4120006649016 防尘套2022000207 Casing N 1
19 4014000324 P-螺钉G B70.1-M 3*5EpZn-10.9 Screw gb70.1-m 3*5epzn-10.9 Y 4
20 4120006649017 调整垫圈2022000241 Adjusting washer Y 4
21 4120006649018 弹簧座2022000238 Spring seat Y 4
22 4120006649019 调整垫圈2022000239 Adjusting washer Y 4
23 4120006649020 调压弹簧2022000242 Spring Y 4
24 4120006649021 弹簧座2022000243 Spring seat Y 4
25 4120006649022 阀芯2022000244 V alve spindle Y 4
26 4120006649023 推杆2022000230 Push rod Y 4
27 4120006649024 调整垫片2022000235 Adjusting washer Y 4
28 4015000342 挡圈G B896-6-65M n Retaining ring N 4
29 4015000341 P-挡圈G B893.1-15-65M n Check ring gb893.1-15-65m n Y 4
30 4120003968 密封圈C1 0074 N 3571 Lock ring c1 0074 n3571 N 4
31 4030000360 O 形圈G B3452.1-19.0*1.80G O -ring Y 4
32 4120006649025 浮动联套筒2022000231 V alve housing Y 1
33 4021000242 钢球G B308-3.175-G Cr15 Steel ball gb308-3.175-gcr15 Y 6
34 4120006649026 定位弹簧2022000233 Spring Y 4
35 4120006649027 卡环2022000232 Lock ring Y 4
36 4120006649028 套筒2022000248 V alve housing Y 3
37 4120006649029 滑杆2022000224 Push rod Y 4
38 4120006649030 衔铁2022000225 Round iron Y 4
39 4120006649031 轴用钢丝挡圈2022000226 Lock ring Y 4
40 4120006649032 螺线管2022000245 Solenoid N 1
41 4120006649033 垫片2022000240 W asher Y 4
