L916 SDLG 驻车制动总成 Parking brake syetem J2300-2923000934 驻车操纵机构(130501) Parking brake control J2310-4120005364

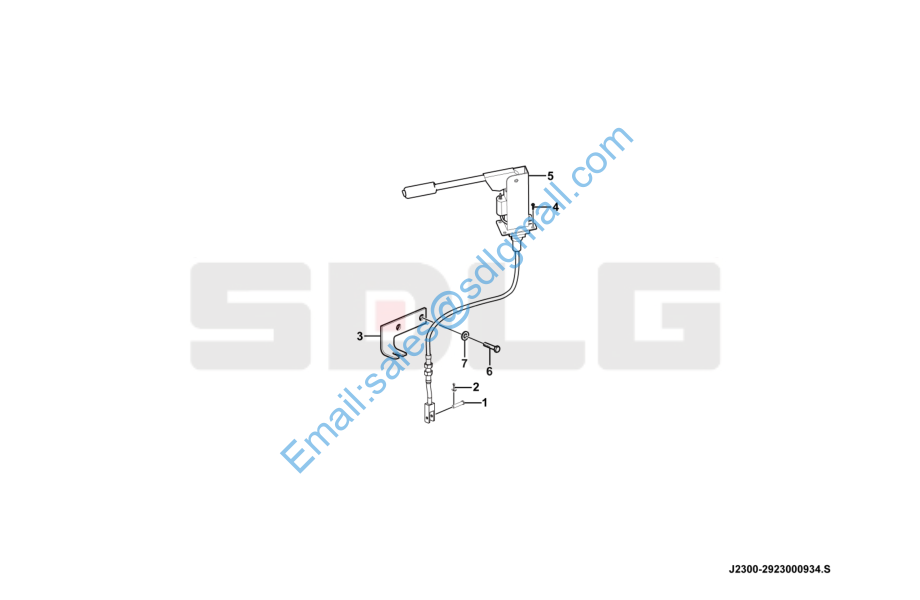

驻车制动总成 Parking brake syetem J2300-2923000934

1 4016000145 销轴GB882-B10*28EpZn-35 Clevis pin Y 1
2 4016000183 开口销GB91-3.2*22EpZn-Q235A Split pin Y 1
3 29230008051 软轴支撑板 Bracket Y 1
4 4011000455 螺栓GB16674-M8*25EpZn-8.8 Bolt Y 4
5 4120005364 驻车操纵机构LG23-CZJG-916A Control mechanism Y 1
6 4011000273 螺栓GB5783-M20*50EpZn-8.8 Bolt Y 2
7 4015000176 垫圈GB97.1-20EpZn-300HV Washer Y 2

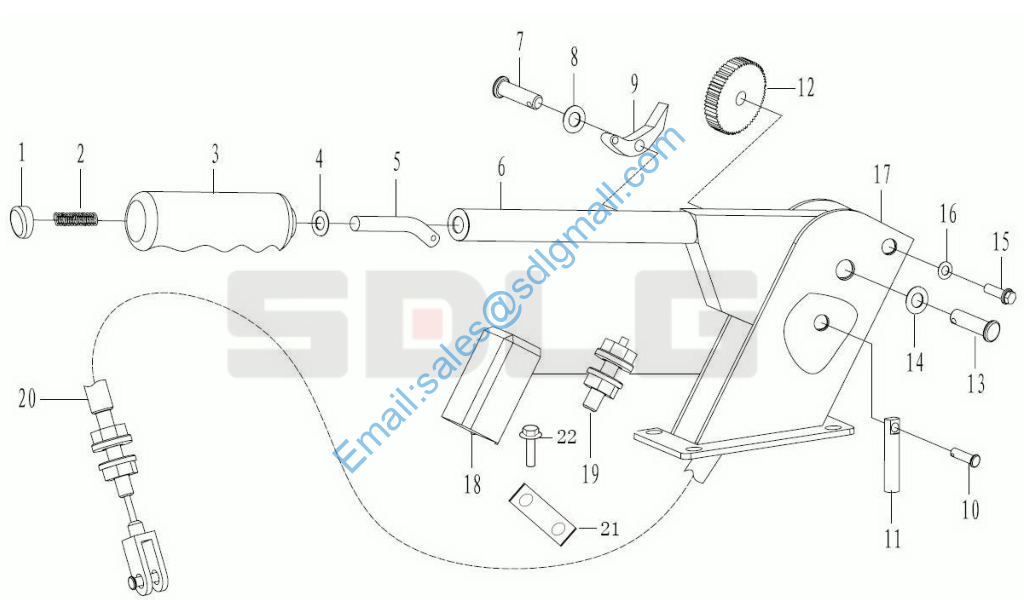

驻车操纵机构(130501) Parking brake control J2310-4120005364

1 4110002042001 镀铬头LGS9530001 Release button Y 1
2 4110002042002 弹簧LGS9530004 Spring Y 1
3 4120002616001 手柄套LGS9530007 Sleeve Y 1
4 4110002042004 平垫Φ8*Φ17*1.5 PD-002-1 Washer Y 1
5 4120003754003 钢丝钩LGS9530009 Hook Y 1
6 4120003754002 手柄焊合件LGS9530000b Handle Y 1
7 4110002042007 销子Φ8*33 LGS9530006 Pin Y 1
8 4190002767012 平垫φ8 Washer Y 2
9 4110002042008 棘钩LGS9530008 Hanger Y 1
10 4110002042009 销子Φ8*28 LGS9530003 Pin Y 1
11 4110002042010 内接头LGS9530013 Nipple Y 1
12 4110002042011 棘轮LGS9530002 Ratchet Y 1
13 4110002042012 销子Φ12-51 LGS9530005 Pin Y 1
14 4110002042013 平垫Φ12 PD-004 Washer Y 1
15 4110002042014 螺栓M8-15 LGS9530011 Screw Y 1
16 4190002767013 弹垫φ8 Washer Y 1
17 4120003754001 手刹盒焊合件LGS9530000c Brake chamber Y 1
18 4110002042016 开关罩LGS9530010 Switch box Y 1
19 4110002042017 开关总成LGS9530012-001 Switch kit Y 1
20 4120005364002 拉索总成LGSR916D0001 Control cable N 1
21 4120003754005 压线片LGS9530014 Clamping plate Y 1
22 4120005364001 螺栓M6-12 LGC9530014 Screw Y 2
