L916 转斗缸总成 Tilt cylinder system F1400-2914001726 转斗油缸(3713CH) Tilt cylinder F1410-4120005904

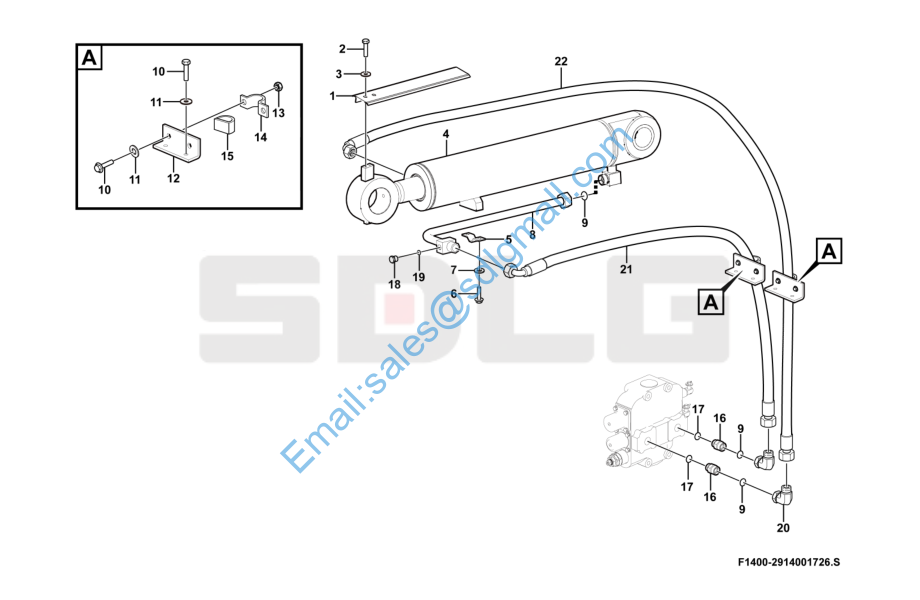

L916 转斗缸总成 Tilt cylinder system F1400-2914001726

1 29140017281 放平护板 Indicator plate Y 1
2 4011000081 螺栓GB5783-M10*20EpZn-8.8 Bolt Y 2
3 4015000197 垫圈GB96.1-10EpZn-300HV Washer Y 2
4 4120005904 转斗油缸HSGL-90*50*400-1104 Tilt cylinder Y 1
5 29140006531 管夹 Clamp Y 1
6 4011000102 螺栓GB5783-M8*16EpZn-8.8 Bolt Y 2
7 4015000072 垫圈GB97.1-8EpZn-300HV Washer Y 2
8 29140016551 转斗缸大腔钢管 Pipe Y 1
9 4030000501 O形圈GB3452.1-15.0*1.80G O-ring Y 3
10 4011000082 螺栓GB5783-M10*25EpZn-8.8 Bolt Y 8
11 4015000162 垫圈GB97.1-10EpZn-300HV Washer Y 12
12 29140010981 软管固定架 Bracket Y 2
13 4013000007 螺母GB6170-M10EpZn-8 Nut Y 4
14 29140010991 管夹 Clamp Y 2
15 4041001392 缓冲套LGB123-0530 Rubber sleeve Y 2
16 4041001040 直接头LGB155-02726 Joint Y 2
17 4030000090 O形圈GB3452.1-28.0*2.65G O-ring Y 2
18 4041000774 螺塞LGB135-01422 Plug Y 1
19 4041000767 O形圈LGB168-11124 O-ring Y 1
20 4041001006 组合接头LGB143-02616 Nipple Y 2
21 4041002073 软管LGB128-010142 Hose assembly Y 1
22 4041000586 软管LGB128-010145 Hose assembly Y 1

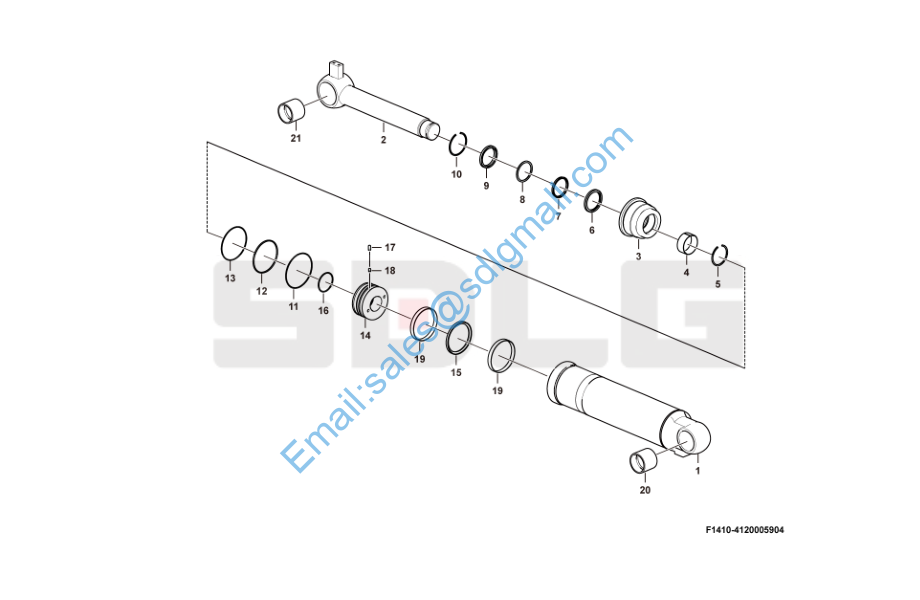

转斗油缸(3713CH) Tilt cylinder F1410-4120005904

1 4120005904001 缸筒总成24A134340 Cylinder tube Y 1
2 4120005904002 活塞杆总成24A112110 Piston rod Y 1
3 4120001153022 缸盖24A170000 Cover Y 1
4 4120005904003 衬套24S250201 Bushing Y 1
5 4120001153024 钢丝挡圈-孔用24C001070 D58.6*2t Retaining ring Y 1
6 4120005904004 密封件包 Sealing ring kit Y 1
7 4120005904004 密封件包 Sealing ring kit Y 1
8 4120005904004 密封件包 Sealing ring kit Y 1
9 4120005904004 密封件包 Sealing ring kit Y 1
10 4120001153026 钢丝挡圈-孔用24C001090 D65.6*2t Retaining ring Y 1
11 4120005904004 密封件包 Sealing ring kit Y 1
12 4120005904004 密封件包 Sealing ring kit Y 1
13 4120005904004 密封件包 Sealing ring kit Y 1
14 4120001153027 活塞24A180000 D90*48L Piston Y 1
15 4120005904004 密封件包 Sealing ring kit Y 1
16 4120005904004 密封件包 Sealing ring kit Y 1
17 4120005685008 螺钉-内六角凹端紧定24T908161 M8*16L Screw Y 1
18 4120001153028 尼龙块24C002110 D8*7.5 Block N 1
19 4120005904004 密封件包 Sealing ring kit Y 2
20 4120006444010 轴套24C034130 D50.2*D65*60L Bushing Y 1
21 4120005904005 轴套24C034140 Bushing Y 1
